【詳細說明】

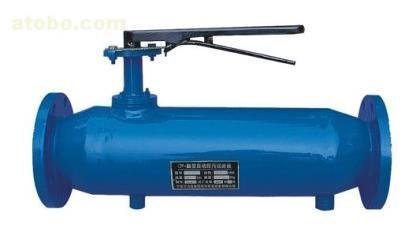

直通反沖洗過濾器型號:ZPG-I
ZPG自動反沖洗過濾器克服傳統過濾產品的納污量小、易受污物堵塞、過濾部分需拆卸清洗且無法監控過濾器狀態等眾多缺點,具有對原水進行過濾并自動對濾芯進行自動清洗排污的功能,且清洗排污時系統不間斷供水,可以監控過濾器的工作狀態,自動化程度很較高。反沖洗過濾器可立式、臥式、倒置任意方向任意位置安裝,可用于工業、農業、市政電力、電子、醫藥、食品、印染、建筑、鋼鐵、冶金、造紙等各行各業水過濾。
直通反沖洗過濾器工作原理:正常工作時導流蝶板為開啟狀態,此時水由入口進入,經過濾網濾掉顆粒雜質。在過濾過程中,濾網逐漸累積水中的臟物、雜質,形成過濾雜質層,由于雜質層堆積在濾網的內側,因此在濾網的內、外兩側就形成了一個壓差。當過濾器的壓差達到預設值時,將開始清洗過程此間凈水供應不斷流。清洗時首先關閉中間的導流蝶板,然后打開排污閥開始排污,當排污口污水排凈時,關閉排污閥并打開導流蝶板完成排污。ZPG-L型自動反沖洗排污過濾器宜安裝在直角彎管上,ZPG-I 型自動反沖洗排污過濾器宜水平或垂直安裝,當直通式垂直安裝時水流方向應該是自上而下,安裝時應注意外殼上箭頭方向必須與水流方向一致,正常運行時,蝶閥處于開啟狀態,當需要排污時,關閉蝶閥,打開排污閥直至排出水質變清為止,開啟蝶閥,既完成排污過程。可保泵閥使用延長壽命的優點。
直通反沖洗過濾器材料及參數:
公稱通徑DN | DN50-800 |
殼體材質 | 碳鋼、不銹鋼 |
濾芯材質 | 不銹鋼等 |
過濾精度 | 10目-500目 |
法蘭壓力 | 0.6-2.5MPa |
連接方式 | 法蘭連接 |
法蘭密封面 | RF、MFM、RJ、TG |
墊片材質 | PTFE、金屬纏繞 |
直通反沖洗過濾器應用范圍:
鋼鐵:用于原料場、燒結球團廠水處理過濾,高爐、軋機、連鑄機等系統冷卻水過濾,高壓水除磷系統雜質過濾。
汽車:涂裝生產線,在汽車、拖拉機、摩托車、發動機制造水,處理系統都有廣泛應用。
發電廠:用于電廠鍋爐高純水制備的精度預處理部分,發電機冷卻水、密封用水的過濾,系13-4統用水量特大時可作為旁濾處理、全濾處理使用。
石油化工:在循環水場做旁濾處理,可單機或多機型并聯主處理,代替濾料過濾,減少濾料過濾負荷,可避免大量的沖洗耗水,節約成本。
農業園林及造紙廠:在有噴頭、噴嘴系統中,應減少由于雜質所造成的設備堵塞、磨損,因此需要選擇高精度、高自動化過濾產品機械、食品或其他:對系統進行自動、精度過濾,用來防止冷卻水系統堵塞。
礦山:過濾井下噴淋水,保證系統工作正常。
給水及污水處理:用于預處理系統中,提高系統運行效率
直通反沖洗過濾器尺寸:
規格(DN) | L | A | B | C | 排污口(DN) |
40 | 250 | 180 | 63 | 90 | 15 |
50 | 255 | 185 | 70 | 100 | 15 |
65 | 270 | 190 | 82 | 120 | 20 |
80 | 320 | 225 | 96 | 140 | 25 |
100 | 350 | 250 | 128 | 180 | 32 |
125 | 440 | 320 | 162 | 200 | 40 |
150 | 525 | 380 | 189 | 230 | 50 |
200 | 700 | 520 | 220 | 280 | 65 |
250 | 875 | 660 | 255 | 330 | 80 |
300 | 1050 | 790 | 294 | 380 | 100 |
350 | 1200 | 885 | 330 | 450 | 125 |
400 | 1400 | 1040 | 377 | 480 | 150 |
450 | 1550 | 1145 | 420 | 500 | 150 |
500 | 1700 | 1250 | 462 | 580 | 150 |
600 | 2000 | 1460 | 537 | 650 | 200 |
700 | 2280 | 1720 | 607 | 700 | 200 |
800 | 2500 | 1900 | 685 | 820 | 200 |
直通反沖洗過濾器安裝方法:
1、安裝只需按照設備筒體上箭頭指示進水方向連接在管路上;
2、設計、安裝時應盡量考慮排污口在下部,便于雜物的順利排放;
3、排污管就近接入排水溝,且應保持排污順暢;
4、為便于觀察系統工況和日常操作,應在進、出口安裝壓力表和手動閥門;
5、排污時,應根據排污情況,通過開關閥門,對濾網沖洗10-60秒;
直通反沖洗過濾器安裝注意:過濾器規格的選用應與安裝管路相匹配,當過濾器流量不能滿足管路要求時,可將兩個(或多個)過濾器并聯安裝,或做旁濾處理。過濾器應盡量安裝在系統要保護的地方,入口低壓影響使用,因此也應安裝在靠近壓力源的地方。過濾器應串聯安裝在管路系統中,為保證在停機檢修時系統不間斷供水,建議系統中設置旁路,過濾器進出口及旁路均應設置切斷用球閥。在有可能發生回流的地方,應在過濾器出口安裝止回閥。
