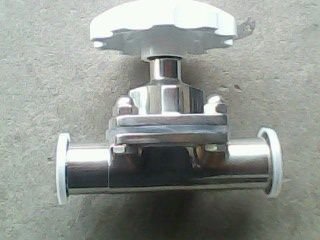

隔膜閥廣泛應用于:發酵罐、配制罐、灌裝機、冷凍干燥設備、無菌過濾器、制水設備、PW、WFI 輸送與分配無菌超濾機、無菌流體輸送及CIP、SIP等制藥、食品飲料、流體設備、化妝品、釀酒、輕化工等。
隔膜優點:可安裝于任何位置,介質流向對閥門開閉不影響閥體使用球體堰槽密封,結構可延長隔膜片的使用壽命提供所有現行的卡接和焊接的工業。標準隔膜片符合FDA及UPS等權威機構對藥品和食品行業規定的安全標準。
8.膜片符合DFA及UPS等權威機構對藥品和食品行業規定的安全標準。
7.結構緊湊,適用與狹小的空間。
6.多種表面拋光技術,無死角,在正常位置下無殘留。
5.目測式位置顯示開關狀態
4.隔膜可更換,維護費用低
3.閥體與蓋被中間隔膜隔開,使得隔膜上方的閥蓋,閥桿等零件不受介質侵蝕;
2.流線型的流道,使得阻力減??;
1.彈性密封的開閉件,閥體密封堰槽采用弧形設計結構,確保沒有內漏;
隔膜閥特點:
1、采用橡膠或塑料等軟質密封制作的隔膜,密封性較好。由于隔膜為易損件,應視介質特性而定期更換。
2、受隔膜材料限制,隔膜閥適用于低壓和溫度相對不高的場合。
3、隔膜閥按結構形式可分為:屋式隔膜閥、直流式隔膜閥、截止式隔膜閥、直通式隔膜閥、閘板式隔膜閥和直角式隔膜閥六種;連接形式通常為法蘭連接;按驅動方式可分為手動、電動和氣動三種,其中氣動驅動又分為常開式、常閉式和往復式三種。隔膜閥是利用閥桿將彈性體薄膜緊壓在閥座上用來隔斷氣路。轉動手輪可帶動閥桿上、下移動,使隔膜離開閥座打開閥門或使隔膜緊壓在閥座上關閉閥門。此種閥門如采用丁晴橡膠隔膜,適用于前級和預抽管道上及溫度為-25~80℃的非腐蝕性氣體。如采用氟橡膠隔膜,可用于高真空系統,使用溫度范圍為-30~150℃
隔膜閥原理
